簡單來說，激光光束整形鏡頭的功能就是把激光光源的高斯光轉變成平頂光，實現激光光斑能量均勻分布，廣泛應用于激光焊接、激光打孔、激光熔覆、激光雕刻、激光印刷、激光鉆孔、激光劃片、激光燒蝕、激光熔融、激光快速成型、激光3D打印等精細加工領域及MINILED焊接維修、LD整形光源、激光醫學、激光景觀照明和娛樂激光等現代激光技術領域。用平頂激光加工后，加工部位比較平整、圓滑，避免了高斯激光加工后不均勻、毛刺多等缺點。

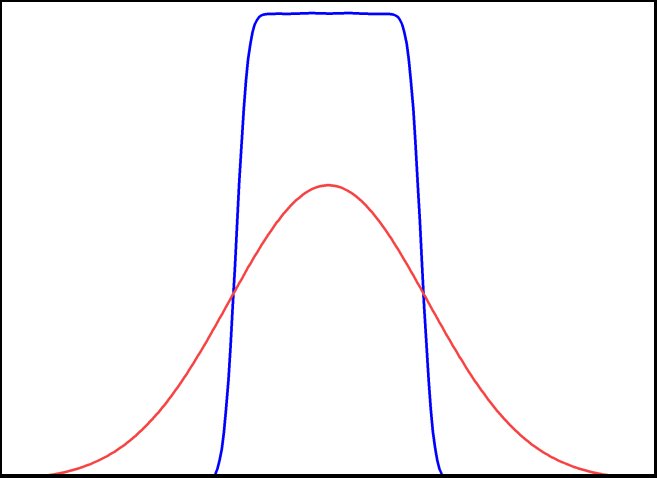

圖一 高斯光轉平頂光能量分布示意圖
而激光光束整形鏡頭是一種光學器件，可將高斯入射光束轉換成圓形、矩形、正方形、直線或其他自定義的形狀。光斑效果如下圖所示：

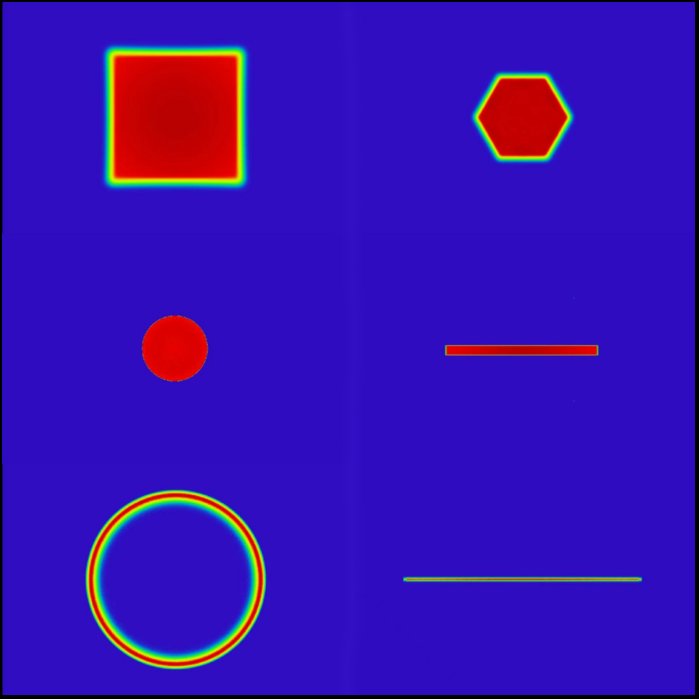

圖二 各種整形光斑效果圖
01激光光束整形：
激光光束整形是指通過使用光學元件或光學技術，調整激光束的空間分布，以改變激光束的形狀、大小或分布特性。這個過程有助于優化激光在目標區域的分布，以滿足特定應用的需求。以下是一些常見的光斑整形技術：
（1）透鏡系統：使用透鏡可以調整激光束的焦距，從而改變光斑的尺寸和形狀。透鏡系統常用于聚焦或擴展激光束。
圖三 透鏡系統光路結構圖
（2）二極管陣列： 一些特殊設計的激光二極管陣列可以實現多點激光發射，形成復雜的光斑圖案。

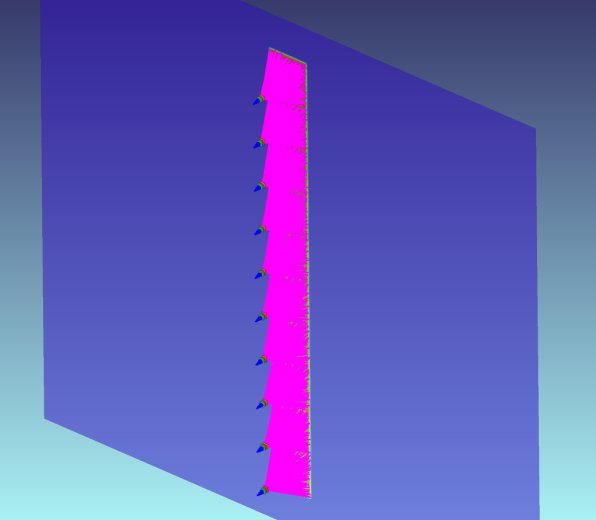

圖四 二極管陣列光路結構圖
（3）光學透鏡陣列： 通過使用光學透鏡陣列，可以將激光束分成多個子光束，形成陣列式的光斑。

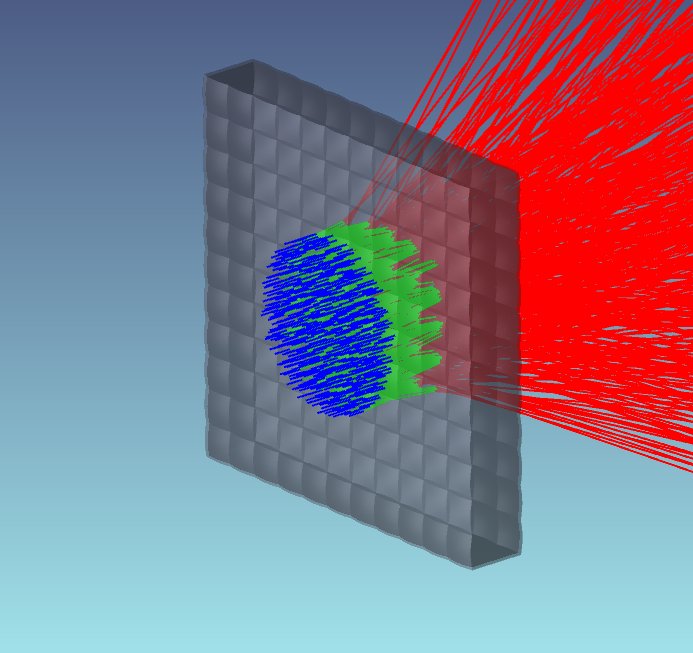

圖五 光學透鏡陣列光路結構圖
02工藝流程：
光斑整形技術的工藝通常涉及多個步驟，使用各種光學元件和相關設備來調整激光束的形狀。以下是一般光斑整形技術的工藝流程：
（1）需求分析：首先，根據特定應用的需求分析，確定需要實現的光斑形狀、大小和分布等參數。
（2）透鏡系統設計： 根據需求，設計適當?shù)耐哥R系統，這可能包括凸透鏡、凹透鏡、陣列透鏡等等。透鏡的選擇和排列方式會影響激光束的聚焦、散焦和擴展。
（3）系統調試和優化： 組裝整個系統后，進行系統調試，包括調整各個光學元件的位置、角度和參數，以優化光斑整形效果。
（4）測試和驗證：對整形后的激光束進行光學性能測試，確保輸出的光斑符合預期的形狀和參數。
（5）集成到應用系統： 將光斑整形系統集成到特定應用中，確保整個系統在實際應用中能夠正常工作。
圖六 激光鏡頭檢測工藝
光斑整形技術的工藝流程涉及到多個專業領域，包括光學設計、精密加工和調試優化等。這些步驟的執行需要豐富的理論技術和工程專業知識，以確保實現預期的光斑整形效果。這些技術分類方式并不是相互獨立的，實際應用中通常會綜合運用多種技術來實現對激光光斑的復雜整形。選擇適當?shù)恼渭夹g(shù)取決于具體的應用需求和系統設計要求。
03光斑整形應用：
（1）激光加工： 光斑整形用于優化激光在焊接、熔覆、切割、打孔、雕刻等激光加工過程中的光斑，以提高加工質量和效率。
圖七 激光焊接加工
（2）醫學激光治療： 在激光手術和治療中，光斑整形可用于調整激光在組織中的傳播特性，以滿足不同治療需求。
圖八 激光醫療美容
（3）激光顯示技術： 光斑整形用于優化激光投影顯示中的光斑形狀，實現高清晰度和高對比度的圖像。

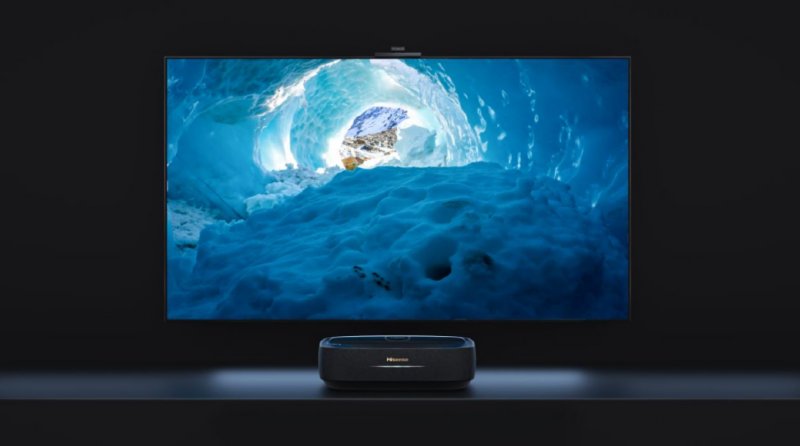

圖九 激光電視
（4）激光通信： 光斑整形可用于優化激光通信系統，提高系統性能和穩定性。
（5）科學研究： 在實驗室中，光斑整形應用于精密的科學研究，例如在光學干涉實驗中。
（6）光學測量和傳感： 光斑整形用于優化激光在測量和傳感應用中的分布，提高測量的準確性和靈敏度。
這些應用顯示了光斑整形的多樣性和廣泛應用領域。通過精確控制光斑形狀，可以適應不同的需求，提高系統性能和靈活性。
來源：維科網激光
|
